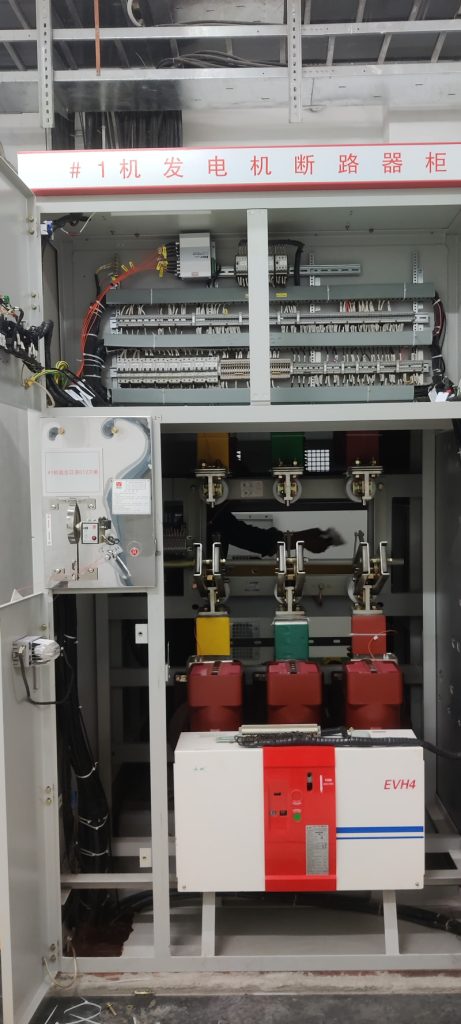

熒光光纖測溫系統在發電機斷路器柜等強電磁干擾環境下可以進行精確測溫，光纖末端探頭貼在被測體表面，測溫光纖對電磁場干擾免疫，對高壓絕緣、防燃防爆 ； 單點測溫、數字信號輸出；光纖探頭直徑小，可定制；安裝簡便；撥碼開關，可直接設置通訊地址。實時采集被測物體的溫度信息。采用華光天銳熒光光纖測溫探頭有著極強的電磁抗擾度和耐壓、絕緣性能。溫度感應靈敏，長期穩定可靠的運行工作。測溫精度可達±1℃。

變壓器壽命與內部的絕緣紙壽命直接相關，絕緣紙的壽命受到高溫的直接影響，繞組上的最高溫為繞組熱點，也就是絕緣紙會最先退化的位置。常規測溫方法是模擬或間接計算這一溫度值，無法精確測量出實際溫度。想要知道實際溫度值的唯一有效方法是通過熒光光纖實時測量獲得。

華光天銳自主研發的油浸式變壓器繞組熒光光纖測溫裝置能夠快速檢測并反饋熱點情況，觸發報警和繼電器來保護油浸式變壓器的正常運行。

變壓器繞組光纖測溫系統包含：（非實際所有配置，具體聯系我們定制）

變壓器繞組光纖測溫裝置

內部光纖傳感探頭

外部光纖傳感探頭

貫通器/法蘭組件

可選配件

控制箱

一體式保護箱

分體式保護箱

防護罩（分體式保護箱需配置）

固定組件

油浸式變壓器繞組熒光光纖測溫裝置專為電力應用而設計，非常適合用于變壓器繞組熱點測溫，可直接、實時、精確測量繞組等熱點溫度的新型變壓器內部溫度監測裝置，能夠實現對變壓器內部的全面監控。除了具有測溫范圍寬和準確、可靠的測溫性能外，還有卓越的抗 EMI/RFI（電磁干擾/ 射頻干擾）特性，高壓絕緣及抗干擾等優異的性能?？蓪崿F(xiàn)動態負載運行時“熱點”溫度的實時和精確監測。解決了在電磁環境下采用傳統電學測溫儀器安全性低、測量精度差、測溫失效等問題。

產品應用特點：

1、光纖溫度傳感器內置于環網柜T型接頭的絕緣塞內，光纖傳感器直接與堵頭尾部的金屬件接觸，實時監測T型接頭內的溫度情況；

2、光纖傳感器在堵頭澆注時嵌入到產品內部，與堵頭完全嵌合，不改變堵頭及電纜頭的原有形態，不降低電纜頭及整柜的性能；

3、預置光纖傳感器后的堵頭及整機可正常通過局放試驗及耐壓等試驗；

4、光纖傳感器柔韌性好、物理硬度高、不易損傷、使用壽命長；

5、傳感器可根據需求訂制，訂制內容包括：傳感器長度、探頭類型、傳感器護套材質（陶瓷、玻璃、塑膠或其他絕緣材質）；

6、光纖溫度傳感器響應快、準確性及穩定性高、絕緣性好、壽命長，免維護；

7、溫度信號輸出為數字信號，可在后臺做個性化應用，如報警、預警通知、遠程監控等，也可將溫度信息接入到其他系統。

8、無線通信部分可根據傳輸協議的不同做模塊化訂制，支持 IOT、智能電網等多種傳輸協議。

測溫原理：

技術參數：

電纜、母線槽等電力設施作為電力系統中的重要組成部分，如過熱會導致停電、火災等事故發生，其運行狀況關系著整個電力系統的供電可靠性。運行溫度一旦超過了電纜、母線槽所能承受的溫度臨界值就有可能引起火災，進而造成大面積的停電。

現有技術中，常見的溫度監測技術如熱敏電阻式測溫、紅外傳感式測溫等在電力設施測溫的場景下均具有明顯的劣勢：常規的熱電偶、熱電阻、半導體溫度傳感器等測溫方式，由于本身帶電或需要金屬導線傳輸信號，絕緣性不能保證，不能在電纜橋架內部使用；手持式紅外熱成像儀必須與待測物體保持距離，是一種非接觸式測溫手段，需要人工操作，無法實現不間斷在線測量，無法在封閉的配電間內的電纜橋架、母線槽上使用。

光纖測溫技術已在電力電纜運行溫度的監測中得到運用，光纖測溫技術是一項實時、在線和多點光纖溫度測量技術，能夠實時地監測空間溫度場，可以對光纖沿線的測量點進行連續的實時測量，且抗電磁干擾。智能電網屬于電力系統，其中包括發電廠、高壓電網、變電站、配電站等，具體的有發電機、變壓器、電力電纜、開關等電力設備，這些設備通常在高電壓、強電場、熱負荷等環境下工作，且工作環境無人值守也無人為監控，為此，工作人員往往會使用分布式光纖測溫系統對高壓電纜進行溫度檢測。

分布式光纖測溫電纜橋架、母線槽測溫報警系統，通過設置于建筑物配電間中的電纜橋架或者母線槽上的分布式光纖，對電纜橋架或者母線槽進行溫度監測，并輸出溫度監測信號給信號傳輸模塊，信號傳輸模塊接收溫度監測信號，并將溫度監測信號發送給控制模塊，設置于消防控制室中的控制模塊根據溫度監測信號，判斷電纜橋架或者母線槽的溫度是否大于預設溫度閾值，并在確定電纜橋架或者母線槽的溫度大于預設溫度閾值時，生成與溫度監測信號對應的報警信息，并將報警信息發送給設置于消防控制室中的顯示模塊，顯示模塊對報警信息進行顯示，可以通過設置于建筑物配電間中的電纜橋架或者母線槽上的光纖測溫模塊滿足接觸式測溫的要求，并且能夠在不停電情況下實時對電纜橋架或者母線槽進行溫度測量，從側面監測電力系統中的設備或配電回路運行情況，可以在確定電纜橋架或者母線槽的溫度大于預設溫度閾值時，生成與溫度監測信號對應的報警信息發送給設置于消防控制室中的顯示模塊，進行顯示，以使消防控制室中的管理人員根據顯示模塊中顯示的報警信息，及時得知有電纜橋架或者母線槽的溫度大于預設溫度閾值，即有電纜橋架中的電纜的運行溫度超過了所能承受的溫度臨界值，或者有母線槽的運行溫度超過了所能承受的溫度臨界值，可能引起火災，從而消防控制室中的管理人員可以根據報警信息中包含的電纜橋架或者母線槽的標識信息，對溫度異常的電纜橋架或者母線槽采取措施消除故障，第一時間排除火災隱患，提高了自動化程度和響應速度，確保電氣安全。

由于光纖傳輸系統的絕緣強度高、電磁抗干擾性強、耐腐蝕性強、體積小、結構簡單，特別適用于電力系統中溫度參數的在線測量。光纖溫度監測系統采用光纖傳輸信號。它的光纖溫度傳感器安裝在帶電物體的表面，在溫度計和溫度傳感器之間使用光纖連接。光纖測溫分為分布式光纖測溫、光纖光柵和熒光光纖測溫等方法，其中熒光光纖測溫方法的優點最為明顯，其壽命長，無需標定，探針尺寸小，易于安裝。熒光光纖被用于測量電氣設備的溫度已經有20多年了，包括在極其苛刻的環境中使用的產品，如500千伏變壓器繞組，這些都被證明是安全可靠的。

熒光光纖測溫系統的優點

綜上所述，對于發電廠和變電站電氣設備的溫度測量，熒光光纖測溫技術具有明顯的優勢。與紅外測溫相比，可以實現高精度的在線監測;與無線溫度測量相比，它不受電磁干擾，體積小，壽命長。

熒光光纖測溫火災監控系統的組成及工作原理

熒光光纖測溫系統由顯示儀器、溫度解調器和熒光光纖傳感探頭組成。測量點是高壓開關的靜態接觸。將光纖探針安裝到開關柜的靜態接觸點后，通過光纖傳輸?shù)浇庹{器計算溫度信息，并提供顯示功能，實現開關柜接觸點的在線溫度監測。

熒光光纖測溫儀安裝【每個項目都不一樣，具體措施具體提供解決方案】

開關柜觸點的安裝，熱點主要是靜觸點和動觸點的結合處，但這部分由絕緣套保護，內部空間很窄。為了更準確地測量觸點的加熱溫度，光纖探頭從套管后部沿匯流排伸入套管內部，并設置耐高溫高絕緣裝置。在夾具上，傳感器探頭可以牢固地固定在靜態觸點上。將傳感器探頭用卡箍固定在傳感器固定槽內，然后將傳感器探頭與卡箍一起卡在靜觸頭的氣缸上，在安裝過程中，夾具安裝在靜觸頭與匯流排的連接處，與動觸頭保持安全距離。在條件允許的情況下，也可在靜觸點上形成相應的凹槽或孔，靜觸點可通過直接粘合安裝。

熒光光纖溫度測量系統的應用

熒光光纖溫度測量系統在智能開關中進行了測試。測試期間的環境溫度為18.8°C，并分別與傳統方法（熱電偶）進行比較。監測并記錄6通道溫度數據。結果表明，熒光光纖在線測溫系統不僅可以滿足系統的絕緣要求，而且可以準確，準確地反映出關鍵點的溫度。性能要求。
熒光光纖測溫火災監控系統具有實時監控功能。開關柜監測點溫度過高時，能及時識別和報警，為工作人員提供足夠的時間采取措施降低開關柜溫度，保證電力生產的正常運行，避免火災事故和大規模停電。延長開關柜。使用壽命。熒光光纖溫度測溫系統提高了開關柜的火災檢測和報警性能，有效地克服了開關柜運行過程中實時準確的溫度測量的困難，大大提高了利用該技術提高火災報警和火災實時監控的能力。
